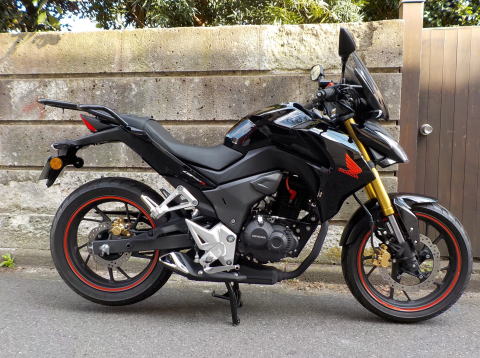

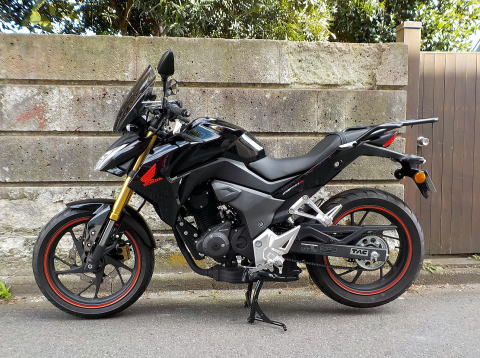

新大州本田 CBF190R


全長:1982mm
全幅:744mm
全高:1041mm
軸距離:1356mm
車重:140kg


排気量:184cc
内容×行程:61×63.1mm
圧縮比:9.5:1
最高出力:11.8Kw/8000rpm
最大トルク:15.3Nm/7000rpm

タンク容量:12L

変速機:5速リターン

バッテリー:YTX7L-BS

タイヤ
F:110/70R17
R:140/70R17

プラグ:CPR8EA-9(ギャップ 0.8−0.9mm)

エンジンオイル
10W30 MA
オイル容量
総量:1.2L
交換時:1.0L

チェーン
428HS 132L
スプロケット
F:14丁
R:45丁

灯火
LED

締め付けトルク
ドレンボルト:30Nm
Fアクスルボルト:59Nm
アクスル固定ボルト:23Nm
Rアクスルボルト:88Nm




中国製というと、つくりが安っぽいのではないか?ということは、多くの方が懸念されることではないでしょうか?

オートバイ自体、プラスチックを多用して、安っぽいさがあるのは、超高額なバイクでも同じ部分ではあります。

CBF190R(X)ですが、最近の東南アジア系の日本メーカーのオートバイと比較して、感心するところ。

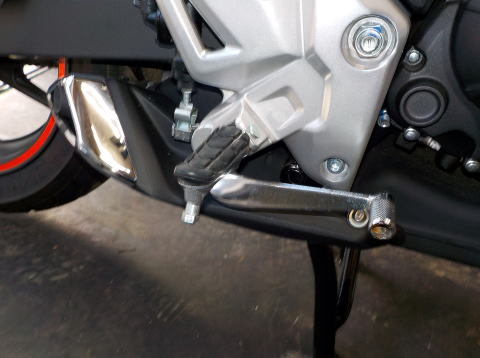

ステップが、コスト削減の非調整式になっていない。

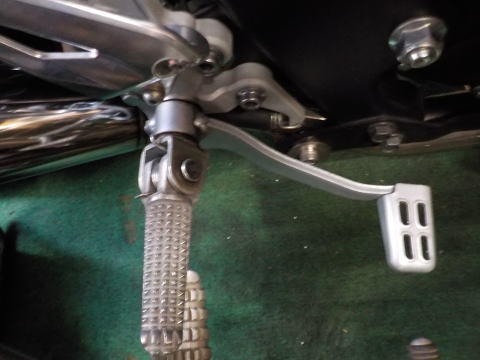

最近の東南アジア製日本メーカーの車両(写真は、インドネシアYAMAHAのXABRE、タイ仕様ですとM-SLAZ)ですと、チェンジレバー部が、カブ等のドラムブレーキのロッドのようなつくりになっているものが、実は結構あります。
ブレーキペダルも、お世辞にも、かっこいいつくりではありません。

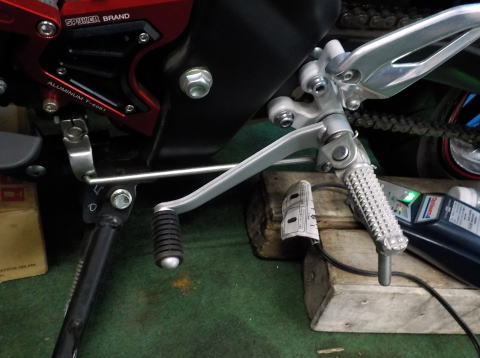

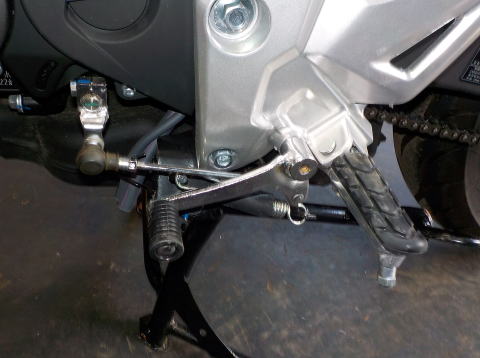

それを考慮すると、CBF190のものは、調整式のロッドが付いていますし、ブレーキ側もVTR250などとおなじたいぷのつくりですので、そのあたりは好感が持てるのではないでしょうか?


もちろん、このあたりのパーツは、社外品に交換してしまえばいいわけですが、大体が、バックステップとなり、ノーマルステップの位置がいい人には、向いていません。

CBF190Rの外装を外していきます。

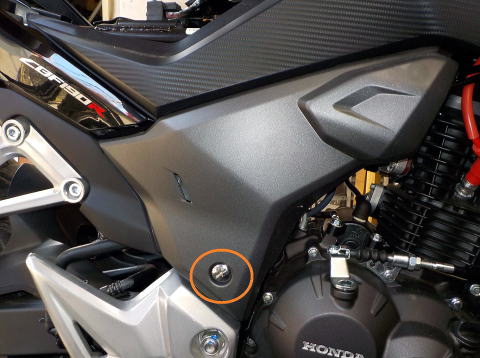

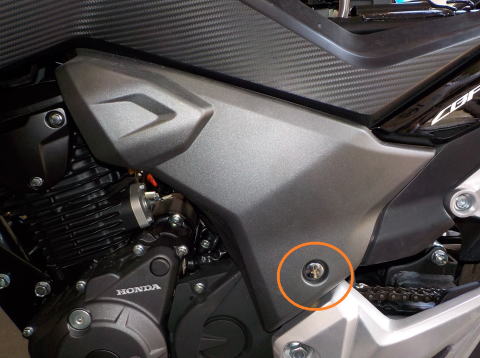

サイドカバーの+3番ボルト2個を外す(片側1個)。

カバーはグロメット2個(エンジン側とテールカウル)で留まっています。

エンジン側を手前に引いて抜きます。
テール側は、車両の前に引くようにして抜きます。

タンクカバーとの間に爪が1個あります。


テールカウルを外す。


シートを外す。
リアキャリアやタンデムグリップがある場合は外す。

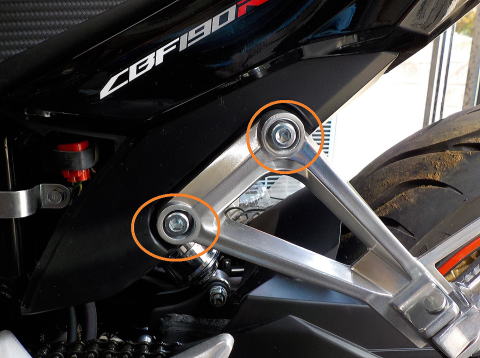

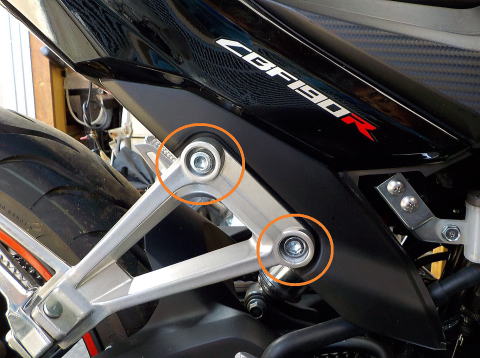

タンデムステップ(8mmヘックス)を外す。

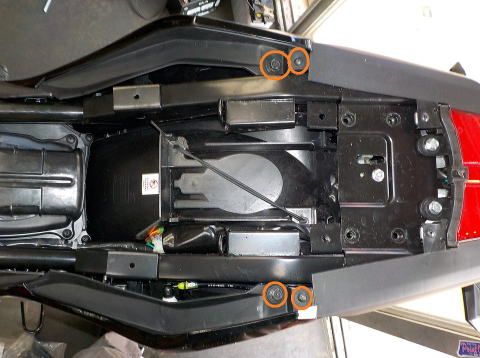

上側の10mmボルトと2番+ビスを外す。

グロメットで留まっているので、手前に引き抜きますが、前側はタンクカバーと爪で引っ掛けてありますので、注意して外します。

反対側も同じように外します。





タンクカバーを外す。


ここまで来て、タンクカバーを外せます。

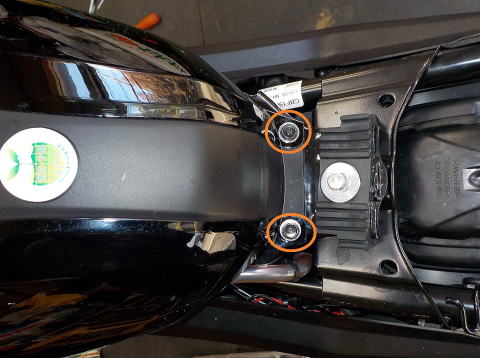

カバー上部、後ろ側の10mmボルト2個を外す。

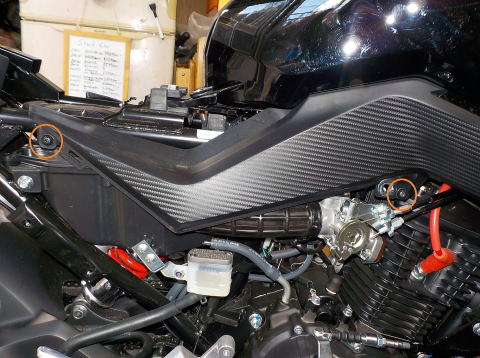

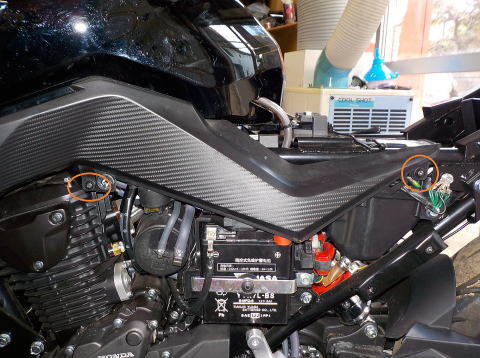

車体横の2番+ビス4個(片側2個づつ)を外す。

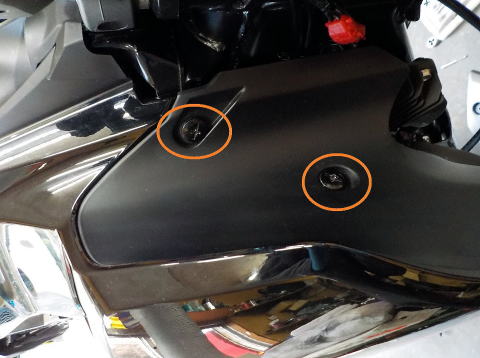

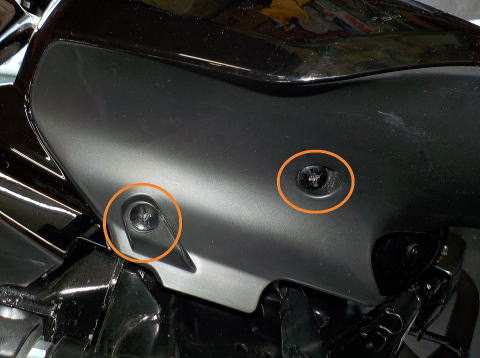

車体前側の3番+ビス4個(片側2個づつ)を外す。

すべてのボルトを外したら、タンクカバーが外れます。


前側を広げるようにして、後ろ側に外します。
ハンドルが邪魔なので、シュラウドの角を養生して作業するとよいでしょう。


組み立ての際は、グロメットや爪の部分にシリコングリスを塗布しておくと、次回外す際に、スムーズに外せると思いますし、経年劣化による、爪の破損防止にもなるでしょう。

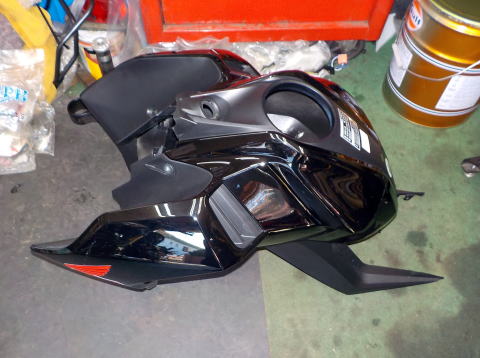

Xと同様に、一体で外れる構造でした。

この状態から、各パーツにばらすことが可能です。


消耗品品番


エアクリーナーエレメント
17211-K70-600

フロントブレーキ
パッド
06455-KRF-C92
ピストンシールセット
06451-KSY-901 2個
ピストン
45107-KSY-901 2個
ブッシュB
45132-KSY-901
ブッシュブーツB
45133-KSY-901
ハンガーピン(パッドピン)
45215-KRF-C91 2個
ブリーダースクリュー
43352-KSY-901

マスターシリンダーセット
45530-KRF-C91
ダイヤフラム
45520-KSY-901

リアブレーキ
パッド
06435-K70-601
ピストンシールセット
06451-MA7-405 ¥520
ピストン
43107-MA7-006 ¥1430
ピンブッシュブーツ
45132-166-016 ¥220
Bブーツ
45133-MA3-006 ¥260
ハンガーピン
43215-KGH-901 ¥440
ブリーダースクリュー
43352-568-003 ¥225

フロントフォーク
フォークシールセット
51490-K70-601 2個
代替品番 51490-KAZ-003 ¥1620
オイルシールストッパーリング
51426-K70-601 2個
